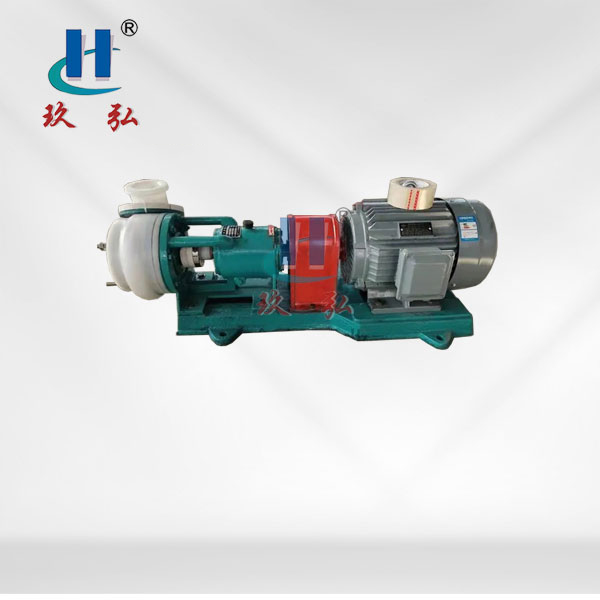

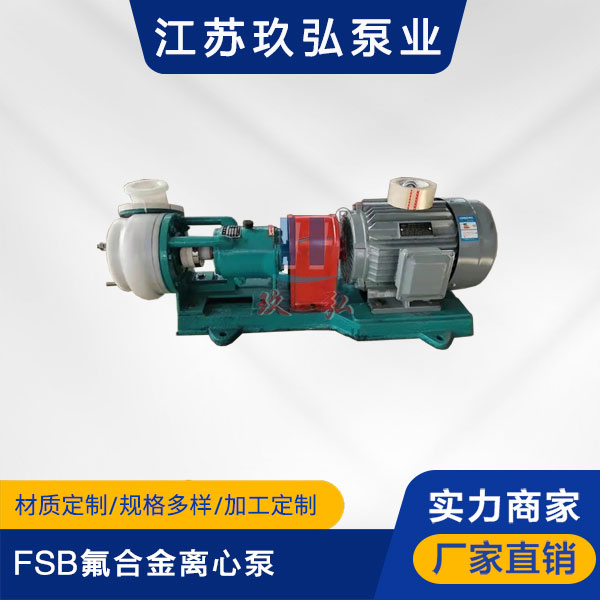

FSB氟合金離心泵

FSB型氟塑料合金泵按國際標準尺寸設計，泵體采用金屬和聚全氟乙丙烯(F46)有機結合，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體電腦控溫燒結壓製成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化矽，動環采用四氟填充材料，耐腐耐磨

氟塑料合金離心泵產品特點：

FSB型氟塑料合金泵由泵體,葉輪,合蓋,密封件,支架,泵軸,連軸器,吊緊螺栓,螺母,底板等組成。

1、泵體：左右兩邊連接部門內埋鋼質法蘭圈各一隻模壓製成塑料合金。其具有結構緊湊合理、耐強腐蝕、密封機能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修利便、流道光滑、效率高，節約能源等長處。

2、壓蓋右邊一側內埋一隻不鏽鋼（1Cr18Ni9Ti）壓塑料合金而成。

3、葉輪：采用接軸連接方法，金屬軸為優質鋼圓加工後外包氟塑料高溫壓製成型，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪後部承受隨旋轉時的扭矩力，這樣介質過流部分為塑料合金。

4、機械密封：采用WB2型、ST型不用冷卻水可調式單端麵機械密封技術，由碳化矽、高純度氧化鋁陶瓷、填充四氟、石墨等材料製成。

FSB泵使用安裝與注意事項

1.在安裝前應對泵和電機進行檢査，各部分應完好無損，泵內無雜物。

2.將本泵放置水平位置上接上進、出管和接通電源.最後用手盤動聯軸器.檢査有無碰擦現象.轉動輕鬆均勻則安裝結束。

3.塑料合金泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。

4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。

5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢査原因.故降排除後才能工作。

起動與停車

1．往水泵內注足液體（引液）。

2．檜査支架油室的油位是否在規定範圍內。

3．檢査電動機運轉方向.調看泵的旋轉標記。

4．關閉出口閥門及壓力表旋塞。

5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓

6．重要停車時，首先關閉出水閥，再切斷電源。

力表指針指到需要的位置時.停止出水閥門大小的調整。

FSB泵的拆卸與安裝

泵的拆卸

1．泵與電機聯接用爪型聯軸器連接，拆卸時先鬆掉支架與底座的4隻連接螺栓.使泵與電機脫開。

2．鬆開泵體後蓋的連接螺栓.用木柄輕擊泵體脫開。

3．鬆開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。

4．鬆開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度鬆開後拉出葉輪、後蓋、密封件動環.鬆開後蓋上壓蓋螺釘.取出靜壞。

5．鬆開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。

適用於輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、氧化劑等苛刻工況的強腐蝕性介質，是目前世界上耐強腐蝕的材料之一。

氟塑料合金離心泵型號意義

50FSB-30DL

50代表吸入口直徑

FS代表與介質接觸部件材料為氟塑料

B代表單級單吸懸臂式離心泵

30代表揚程

D代表短支架聯接式

L代表軸連式（帶底板）

規格型號	流量 (m3/h)	揚程	吸入口徑	吐出口徑	功率(KW)	轉速(r/min)	吸上高度(m)	效率%
25FSB-10L	1.5	10	25	20	2.2	2900	6	29
25FSB-18L	3.6	18	25	20	2.2	2900	6	27
40FSB-15L	10	15	40	32	3	2900	6	40
40FSB-20L	10	20	40	32	3	2900	6	42
40FSB-30L	10	30	40	32	3	2900	6	38
40FSB-40L	10	40	40	32	4	2900	5.5	35
40FSB-50L	10	50	40	32	5.5	2900	5	33
50FSB-20L	15	20	50	40	4	2900	6	51
50FSB-25L	15	25	50	40	4	2900	6	49
50FSB-30L	15	30	50	40	4	2900	6	44.5
50FSB-40L	15	40	50	32	5.5	2900	5.5	35
50FSB-50L	15	50	50	32	7.5	2900	5.5	33
65FSB-32L	29	32	65	50	5.5	2900	6	57
65FSB-40L	29	40	65	40	7.5	2900	5.5	53
65FSB-50L	29	50	65	40	11	2900	5.5	46
80FSB-20L	50	20	80	65	7.5	2900	6	69
80FSB-30L	50	30	80	65	7.5	2900	5.5	64
80FSB-34L	50	34	80	65	11	2900	5.5	64
80FSB-38L	50	38	80	50	11	2900	5.5	60
80FSB-50L	50	50	80	50	15	2900	6	53
80FSB-80L	50	80	80	50	22	2900	5.5	36
100FSB-32L	100	32	100	80	18.5	2900	5.5	70
100FSB-40L	100	40	100	80	22	2900	5.5	70
100FSB-50L	100	50	100	65	30	2900	5.5	62
125FSB-32L	200	32	125	80	30	2900	5.5	72
125FSB-50L	200	50	125	100	45	2900	5.5	64
150FSB-32L	200	32	150	100	30	1450	6	77
150FSB-50L	200	50	150	100	55	1450	5	75
200FSB-32L	400	32	200	150	55	1450	3	81
200FSB-50L	400	50	200	150	75	1450	3	79
