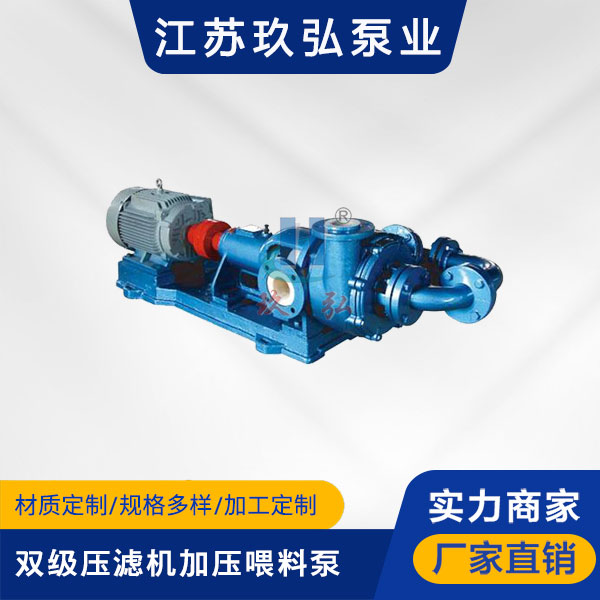

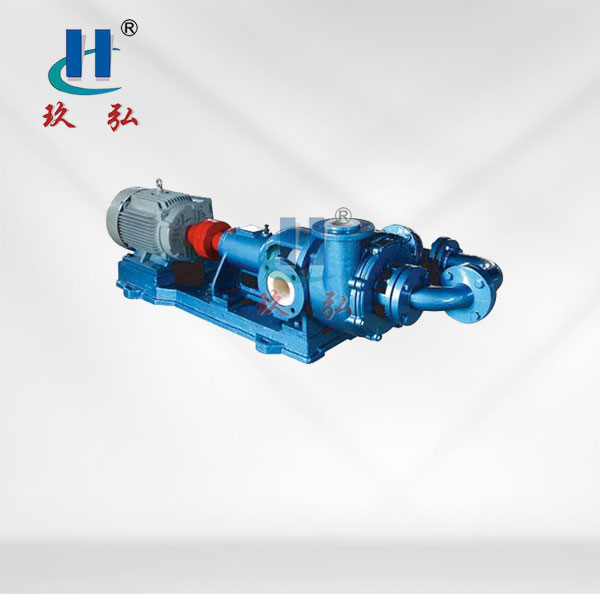

HFM-2型雙級壓濾機加壓喂料泵

1.本係列泵可輸送100℃溫度以內的各類腐蝕性和非腐蝕性清液和料漿或用作各類壓濾機加壓喂料用泵，例如：有色金屬的鋅、銅、鈷、鎳、錳等濕法冶煉工藝的壓濾機配用泵或工藝流程泵，礦山選礦、非金屬礦產加工（鈦白粉、高嶺土等）工藝中的漿體輸送泵，環保產業中的汙泥、廢渣輸送泵，其它化工、染料、製藥、食品生產工藝中的壓濾泵或壓力輸送泵。 2. 長期逼壓運行（泵出口壓力高）輸送腐蝕性介質的崗位，如煙氣脫硫、大氣治理中的壓力噴淋泵、壓力衝洗泵等。 3. 其它泵輸送介質時，容易泄漏的崗位。 4.該泵有單級和雙級二個係列，能滿足需要小流量高壓力輸送腐蝕性料漿的崗位。不適用崗位：吸入口液體液位低於泵位置0.5m以下或吸入口負壓過大的崗位。

主要特點是： 一. 泵進液口在軸密封同向，軸密封處在負壓環境下，因此不會泄漏，克服了原有耐腐耐磨泵易損壞，軸密封易泄漏的固疾。 二.應用範圍廣泛：該泵備有多種可以互換的襯裏材料，可以適用各種化學性質的腐蝕性、磨蝕性清液和料漿的輸送，而且各種不同材料的備件互換性能好，用戶調整極為方便。 三.運行費用低：其主要因素有二個，一是易損件泵蓋和吸入口等采用了分體式結構，設有獨立的耐腐耐磨易損件，更換方便，更為經濟。二是泵的密封不采用背葉輪減壓，節省了軸功率的消耗，節省了能源。 四.HFM-II型雙級耐腐耐磨料漿泵的另一個優點是：耐磨性好，因為以較低的單個葉輪線速度，獲得較高的泵出口壓力，從而克服了單級料漿泵為增加壓力而增加葉輪線速度，而導致葉輪、泵殼磨損加劇的缺點，有效提高了葉輪、泵蓋等磨損件的使用壽命。 五. HFM-II型雙級耐腐耐磨泵由於壓力高，在配用高壓過濾的壓濾機時、過濾效果好，濾餅含水量少，克服了壓濾機配用泵壓力不足的缺點。

HFM-II型雙級泵的性能參數表

序號	規格	參考型號	流量 (m3/h)	揚程 (m)	配備電機	轉速 (r/min)	重量 (kg)	進口×出口 直徑
1	65HFM-II	65HFM-II-10-60	10	60	11kW-2	2900	460	65×50
2		65HFM-II-10-70	10	70	11kW-2	2900	460
3		65HFM-II-10-80	10	80	15kW-2	2900	480
4		65HFM-II-10-90	10	90	15kW-2	2900	480
5		65HFM-II-10-100	10	100	22kW-2	2900	550
6		65HFM-II-15-60	15	60	11kW-2	2900	460
7		65HFM-II-15-70	15	70	15kW-2	2900	480
8		65HFM-II-15-80	15	80	15kW-2	2900	480
9		65HFM-II-15-90	15	90	18.5kW-2	2900	520
10		65HFM-II-15-100	15	100	22kW-2	2900	550
11		65HFM-II-20-60	20	60	15kW-2	2900	480
12		65HFM-II-20-70	20	70	15kW-2	2900	480
13		65HFM-II-20-80	20	80	18.5kW-2	2900	520
14		65HFM-II-30-60	30	60	18.5kW-2	2900	520
15		65HFM-II-30-70	30	70	22kW-2	2900	550
16		65HFM-II-30-80	30	80	22kW-2	2900	550
17		65HFM-II-30-90	30	90	30kW-2	2900	580
18		65HFM-II-30-100	30	100	37kW-2	2900	630
19	80HFM-II	80HFM-II-20-60	20	60	15kW-2	2900	490	80×65
20		80HFM-II-20-70	20	70	15kW-2	2900	490
21		80HFM-II-20-80	20	80	18.5kW-2	2900	530
22		80HFM-II-30-60	30	60	18.5kW-2	2900	530
23		80HFM-II-30-70	30	70	22kW-2	2900	560
24		80HFM-II-30-80	30	80	22kW-2	2900	560
25		80HFM-II-30-90	30	90	30kW-2	2900	580
26		80HFM-II-30-100	30	100	37kW-2	2900	630
27		80HFM-II-40-60	40	60	18.5kW-2	2900	530
28		80HFM-II-40-70	40	70	22kW-2	2900	560
29		80HFM-II-40-80	40	80	30kW-2	2900	580
30		80HFM-II-40-90	40	90	30kW-2	2900	580
31		80HFM-II-40-100	40	100	37kW-2	2900	630
32	80HFM-II-H2	80HFM-II-H2-30-70	30	70	15kW-4	1450	900	80×65
33		80HFM-II-H2-30-120	30	120	30kW-2	2900	900
34		80HFM-II-H2-40-100	40	100	30kW-2	2900	900
35		80HFM-II-H2-45-65	45	65	18.5kW-4	1450	900
36	100HFM-II	100HFM-II-40-60	40	60	18.5kW-2	2900	540	100×80
37		100HFM-II-40-70	40	70	22kW-2	2900	570
38		100HFM-II-40-80	40	80	30kW-2	2900	590
39		100HFM-II-50-60	50	60	22kW-2	2900	570
40		100HFM-II-50-70	50	70	30kW-2	2900	590
41		100HFM-II-50-80	50	80	30kW-2	2900	590
42		100HFM-II-50-90	50	90	37kW-2	2900	680
43		100HFM-II-50-100	50	100	45kW-2	2900	710
44		100HFM-II-60-55	60	55	30kW-2	2900	590
45		100HFM-II-60-60	60	60	30kW-2	2900	590
46		100HFM-II-60-70	60	70	37kW-2	2900	680
47		100HFM-II-60-80	60	80	37kW-2	2900	680
48		100HFM-II-60-90	60	90	45kW-2	2900	710
49		100HFM-II-70-50	70	50	30kW-2	2900	590
50		100HFM-II-70-60	70	60	37kW-2	2900	680
51		100HFM-II-70-70	70	70	37kW-2	2900	680
52		100HFM-II-70-80	70	80	45kW-2	2900	710
53		100HFM-II-70-90	70	90	55kW-2	2900	800
54		100HFM-II-80-50	80	50	37kW-2	2900	680
55		100HFM-II-80-60	80	60	37kW-2	2900	680
56		100HFM-II-80-70	80	70	45kW-2	2900	710
57		100HFM-II-80-80	80	80	55kW-2	2900	800
58		100HFM-II-80-90	80	90	55kW-2	2900	800
59	100HFM-II-H2	100HFM-II-H2-60-70	60	70	30kW-4	1450	1000	100×80
60		100HFM-II-H2-60-120	60	120	45kW-2	2900	1000
61		100HFM-II-H2-80-60	80	60	30kW-4	1450	1000
62		100HFM-II-H2-80-100	80	100	55kW-2	2900	1000
63	125HFM-II-H2	125HFM-II-H2-35-110	35	110	45kW-2	2900	760	125×100
64		125HFM-II-H2-70-100	70	100	55kW-2	2900	820
65		125HFM-II-H2-80-50	80	50	37kW-2	2900	730
66		125HFM-II-H2-80-60	80	60	37kW-2	2900	730
67		125HFM-II-H2-80-70	80	70	45kW-2	2900	760
68		125HFM-II-H2-80-80	80	80	55kW-2	2900	820
69		125HFM-II-H2-80-90	80	90	55kW-2	2900	820
70		125HFM-II-H2-100-80	100	80	55kW-2	2900	820
